Pengukuran Profil Ekstrusi Offline Berpresisi Tinggi untuk Produk Setengah Jadi
Klik pada gambar untuk memperbesar
FITUR
DESKRIPSI / SPESIFIKASI TEKNIS

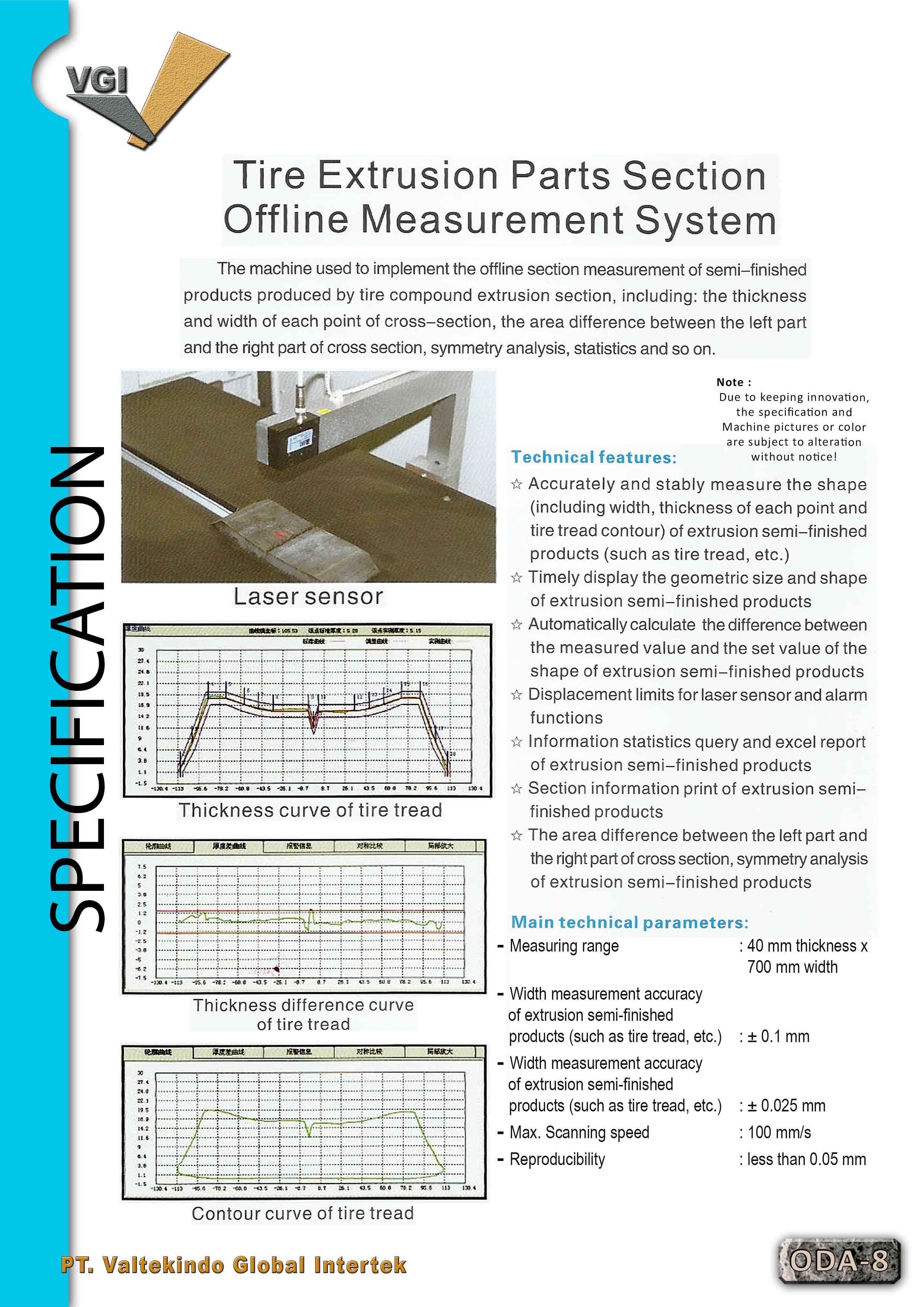

Ini adalah Sistem Pengukuran Profil Ekstrusi Ban Offline, sebuah instrumen kontrol kualitas (QC) presisi tinggi yang digunakan untuk mengukur profil penampang komponen ban semi-jadi hasil ekstrusi, seperti telapak ban (tread). Alat ini adalah kunci untuk memastikan konsistensi dan akurasi dimensi sebelum komponen masuk ke tahap produksi selanjutnya. Berikut adalah rincian spesifikasi teknis dan kemampuan analisisnya yang canggih.
Sistem ini menggunakan teknologi sensor laser non-kontak untuk secara akurat dan stabil memindai seluruh profil penampang komponen. Kemampuan pengukurannya yang presisi tinggi mencakup akurasi pengukuran ketebalan hingga ±0.025 mm dan akurasi pengukuran lebar hingga ±0.1 mm. Dengan tingkat reprodusibilitas (kemampuan pengulangan) yang sangat baik, yaitu kurang dari 0.05 mm, sistem ini menjamin data yang konsisten untuk kontrol proses yang andal. Platform ini dirancang untuk fleksibilitas, mampu mengukur sampel dengan rentang yang luas, hingga ketebalan 40 mm dan lebar 700 mm, dengan kecepatan pemindaian maksimum 100 mm/detik.
Lebih dari sekadar alat ukur, instrumen ini adalah sebuah sistem analisis yang cerdas. Perangkat lunaknya secara otomatis menghitung perbedaan antara nilai terukur dan nilai set/target, serta melakukan analisis simetri antara bagian kiri dan kanan penampang. Fitur yang krusial untuk kontrol proses adalah fungsi alarm, di mana batas perpindahan dapat diatur untuk sensor laser; jika profil ekstrusi keluar dari toleransi yang ditentukan, sistem akan memberikan peringatan, memungkinkan tindakan korektif yang cepat untuk meminimalkan produk cacat dan pemborosan material.
Manajemen data dan pelaporan dibuat menjadi mudah dan efisien. Sistem ini menyajikan tampilan visual secara real-time dari ukuran dan bentuk geometris, termasuk grafik detail dari kurva ketebalan, kurva perbedaan ketebalan, dan kurva kontur keseluruhan. Operator dapat dengan mudah melakukan kueri data statistik dan mengekspor laporan pengujian ke dalam format Excel untuk analisis lebih lanjut atau integrasi dengan Sistem Manajemen Kualitas. Selain itu, informasi penampang dan hasil analisis juga dapat dicetak secara langsung dari mesin, menyediakan dokumentasi fisik yang lengkap untuk setiap batch produksi.
