Eksplorasi Teknologi Pendinginan Alternatif dengan Sistem Simulasi Jet Uap Terintegrasi

DESKRIPSI / SPESIFIKASI TEKNIS

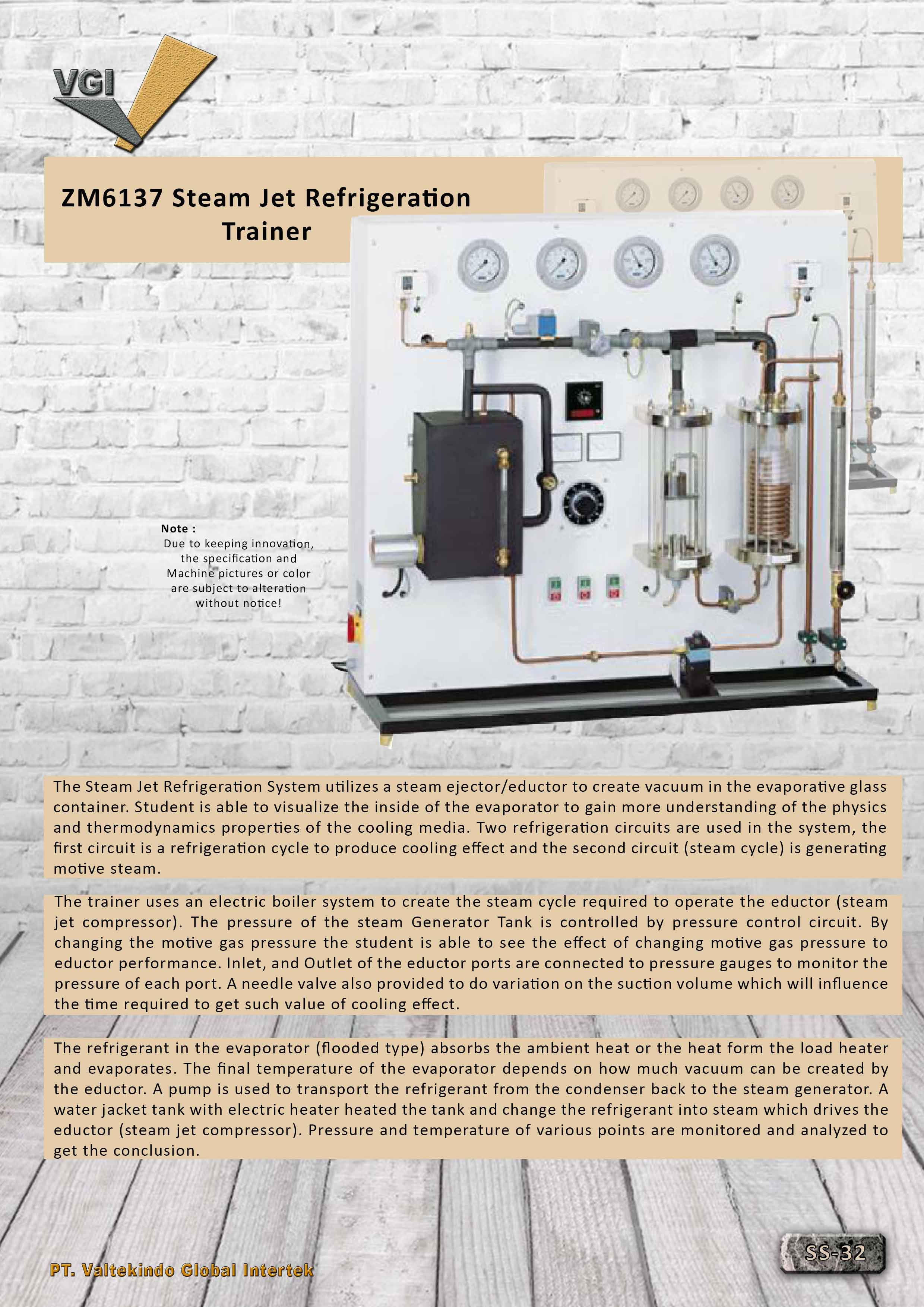

Alat peraga Steam Jet Refrigeration ini merupakan perangkat edukasi canggih yang dirancang khusus untuk memberikan pemahaman mendalam mengenai prinsip termodinamika dan siklus pendinginan non-mekanik. Menggunakan ejektor uap untuk menciptakan kondisi vakum dalam wadah kaca evaporatif, alat ini memungkinkan siswa dan peneliti memvisualisasikan secara langsung proses fisika di dalam evaporator. Dengan desain transparan, sifat termodinamika dari media pendingin dapat diamati dan dianalisis secara real-time, menjadikannya instrumen vital bagi laboratorium teknik mesin dan teknik pendingin.

Sistem ini beroperasi dengan dua sirkuit utama: sirkuit refrigerasi untuk menghasilkan efek pendinginan dan sirkuit uap sebagai penggerak utama. Dilengkapi dengan sistem boiler listrik mandiri, tekanan pada tangki generator uap dikendalikan oleh sirkuit kontrol tekanan yang presisi. Pengguna dapat mengubah tekanan gas motif untuk mengamati dampaknya terhadap performa eduktor, sementara needle valve yang tersedia memungkinkan variasi volume hisap yang mempengaruhi kecepatan pencapaian efek pendinginan.

Setiap titik krusial pada sistem dilengkapi dengan pengukur tekanan dan sensor suhu untuk pemantauan parameter yang akurat. Unit ini mencakup tangki jaket air dengan pemanas listrik untuk mengubah refrigeran menjadi uap penggerak, serta pompa untuk mensirkulasikan kembali refrigeran dari kondensor. Alat ini adalah solusi terbaik untuk mencetak tenaga ahli yang menguasai konsep pendinginan ramah lingkungan dan sistem pemulihan panas sisa di industri modern.
