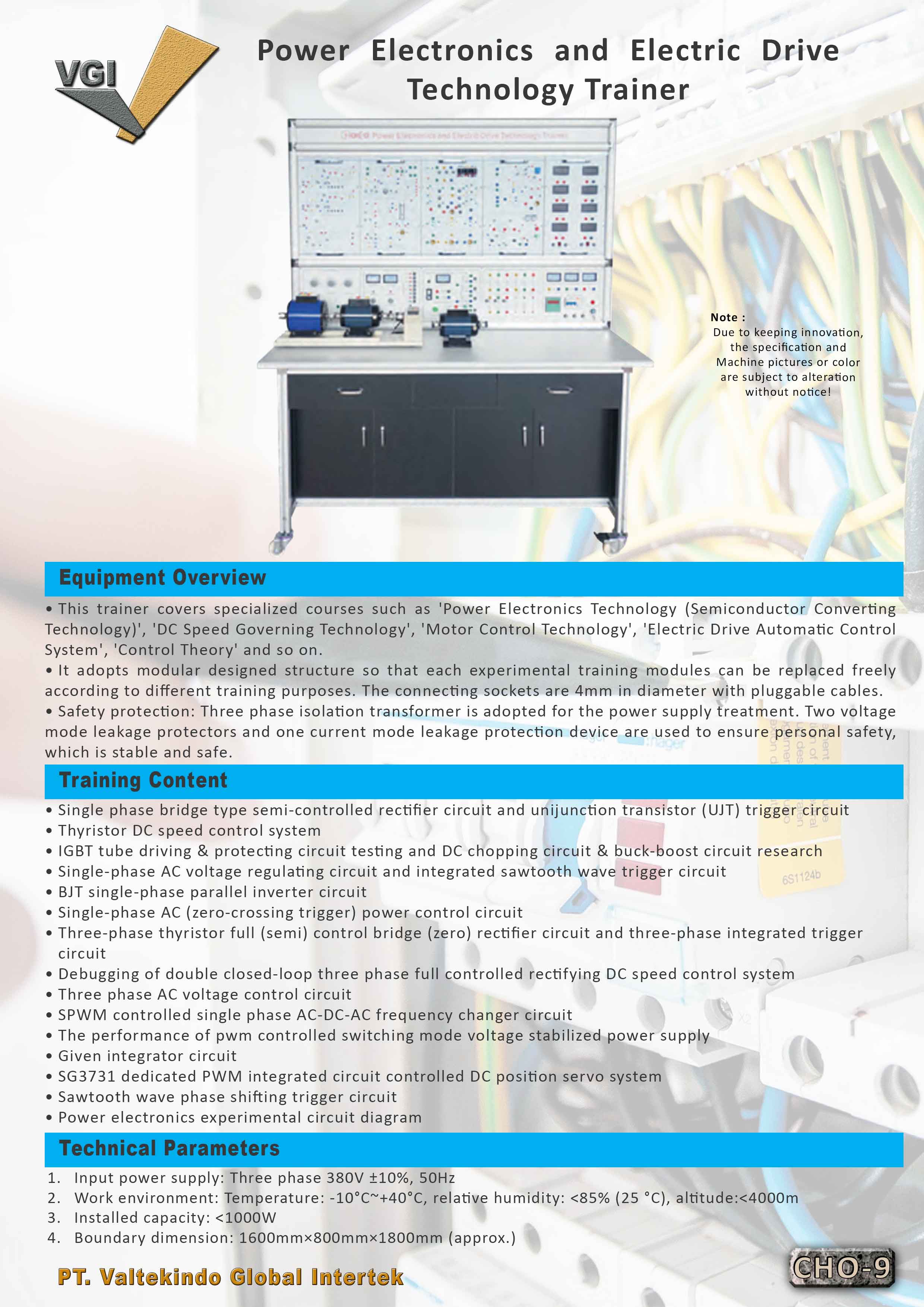

Alat Uji Sistem Pelatihan Lanjutan untuk Penguasaan Teknologi Elektronika Daya dan Penggerak Elektrik

Hadir sebagai alat laboratorium pelatihan terpadu, sistem edukasi canggih ini didedikasikan untuk eksplorasi mendalam di dunia elektronika daya dan teknologi penggerak elektrik modern. Dengan desain modular yang inovatif, setiap unit eksperimen dapat diganti dan disusun sesuai kebutuhan, memungkinkan studi terfokus pada topik-topik krusial seperti teknologi konversi semikonduktor, sistem kontrol kecepatan DC, dan sistem kontrol otomatis. Aspek keselamatan menjadi prioritas tertinggi, dibuktikan dengan adanya transformator isolasi tiga fasa serta proteksi kebocoran arus mode ganda (tegangan dan arus), untuk menjamin lingkungan belajar yang aman saat bereksperimen dengan daya tinggi.

Kurikulum pada perangkat ini dirancang untuk membedah setiap blok fundamental dari elektronika daya. Peserta akan secara langsung membangun dan menganalisis berbagai topologi sirkuit konversi. Ini mencakup penyearah (AC-DC) terkendali satu fasa dan tiga fasa menggunakan thyristor dengan rangkaian pemicu UJT, pemangkas (DC-DC chopper) berbasis IGBT untuk riset sirkuit buck-boost, hingga pembalik (DC-AC inverter). Setiap eksperimen dirancang untuk memberikan pemahaman praktis tentang cara kerja, karakteristik, dan metode pemicuan dari setiap jenis konverter daya.

Titik puncak dari pembelajaran ini adalah integrasi antara elektronika daya dengan sistem penggerak (drive). Unit ini secara khusus memfasilitasi eksperimen kompleks seperti debugging sistem kontrol kecepatan DC loop tertutup ganda (double closed-loop) dengan penyearah terkendali - sebuah jantung dari banyak sistem penggerak industri. Peserta juga akan mendalami teknik modulasi modern seperti Pulse Width Modulation (PWM), termasuk SPWM pada frequency changer dan kontrol PWM pada sistem servo DC. Penguasaan teknik-teknik ini adalah kunci untuk merancang dan memelihara sistem kontrol motor yang efisien dan responsif.

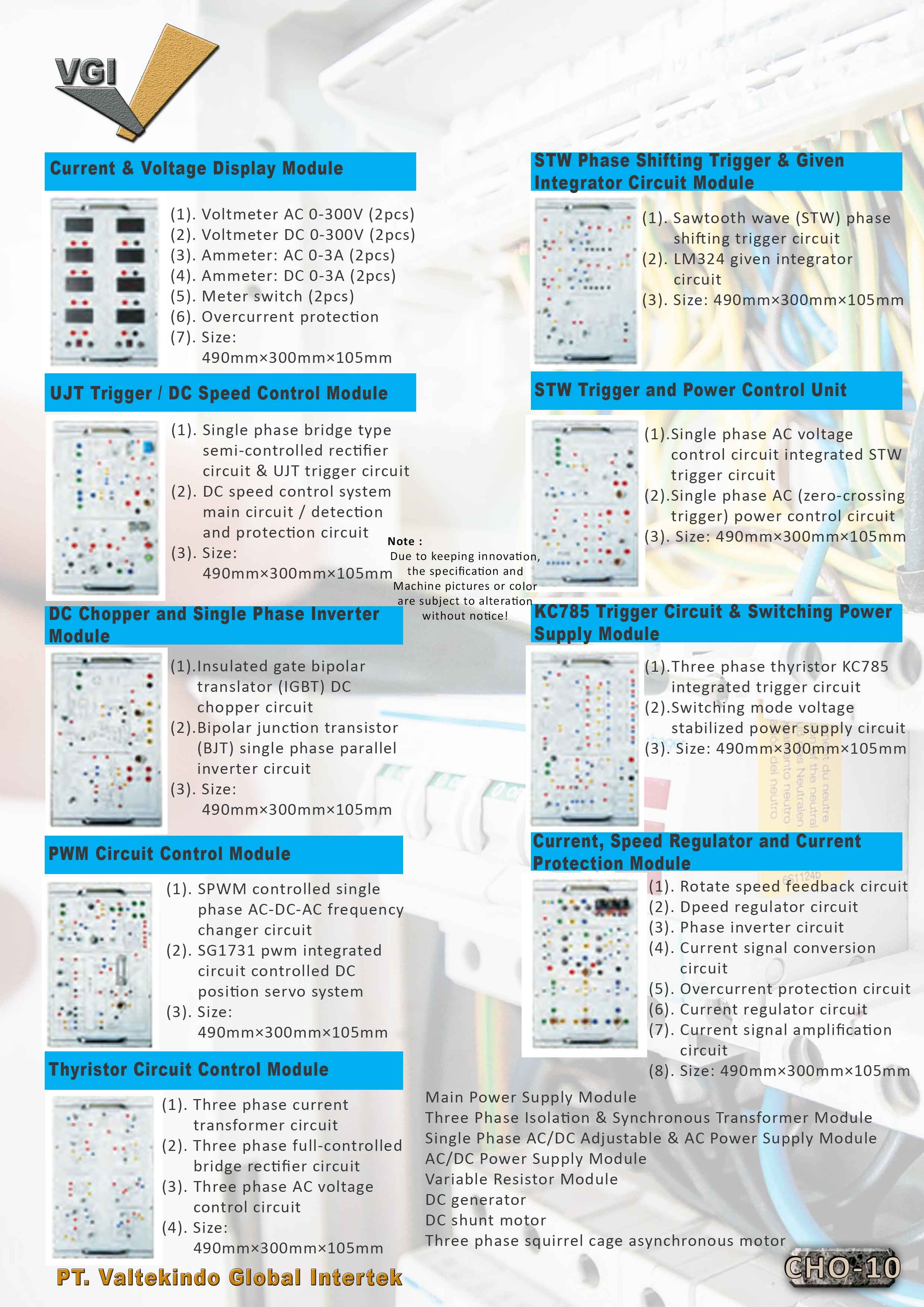

Seluruh arsitektur dari perangkat ajar ini dirancang untuk memberikan wawasan rekayasa yang mendalam. Struktur modularnya memungkinkan peserta untuk mengisolasi, menguji, dan melakukan troubleshooting pada setiap bagian dari sistem, mulai dari rangkaian pemicu hingga sirkuit daya utama. Didukung oleh komponen industri nyata dan sistem keamanan berlapis, alat ini merupakan solusi edukasi definitif bagi universitas dan politeknik. Ini adalah investasi penting untuk melahirkan insinyur-insinyur handal yang mampu merancang, menganalisis, dan berinovasi dalam teknologi elektronika daya yang menggerakkan dunia modern.
